Atmosferik Plazma Uygulama Sistemi | PlasmaTEC-X
PlasmaTEC-X
Tantec’in Yeni PlasmaTEC-X Atmosferik Plazma işleme sistemi, atmosferik havada yüksek voltajlı DC Plazma deşarjı konsepti üzerine kurulmuştur.

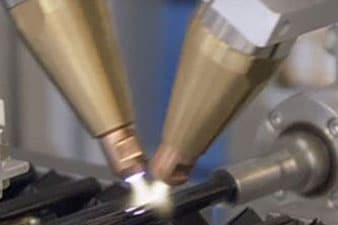

Bu ünitenin çok yönlülüğü, tam entegre robotik hücrelerde, bağımsız bir ünite olarak veya çoğu üretim hattında kullanılmasına olanak tanır.

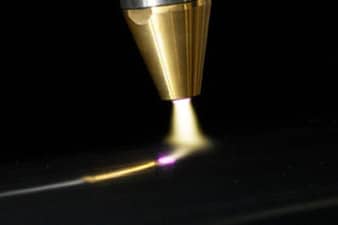

Deşarj Nozülünden düzgün Plazma Deşarjı sağlamak için basınçlı havanın belirli bir basınç ve hacim seviyesinde olması gerekir, PlasmaTEC-X’te bulunan yeni AirTEC sistemi Deşarj Nozülüne her zaman sabit bir akış sağlar.
AirTEC Sistemi ile plazma jeneratörü, kablo/hortum uzunluğundan bağımsız olarak Deşarj nozülünün hava akışını otomatik olarak ayarlar.
AirTEC Sistemi, evrensel güç girişi ile birlikte PlasmaTEC-X’i çok kullanıcı dostu hale getirir. Hiçbir ayarlama gerekmez, sadece güç şebekesine (şebeke gücü) ve basınçlı havaya bağlayın ve ünite kullanıma hazırdır.
1-8 PlasmaTEC-X Plazma Jeneratörünün herhangi bir kombinasyonunun tek bir kontrol ünitesi – PlasmaREMOTE HMI ünitesi – aracılığıyla kontrol edilebildiği bir zincir sistemi sunulmaktadır. Üniteler, geleneksel bir röle sistemi aracılığıyla veya dijital arayüzden aynı ana sinyale sahip bir grup olarak ayrı ayrı kontrol edilebilir.
Tantec’in şu anda sunulmakta olan en son özelliğine “Bekleme havası düşük” adı verilmektedir. HMI aracılığıyla operatör, tozun boşaltma kafasına çekilmesini önlemek için bekleme sırasında bir hava akışı ayarlayabilir.

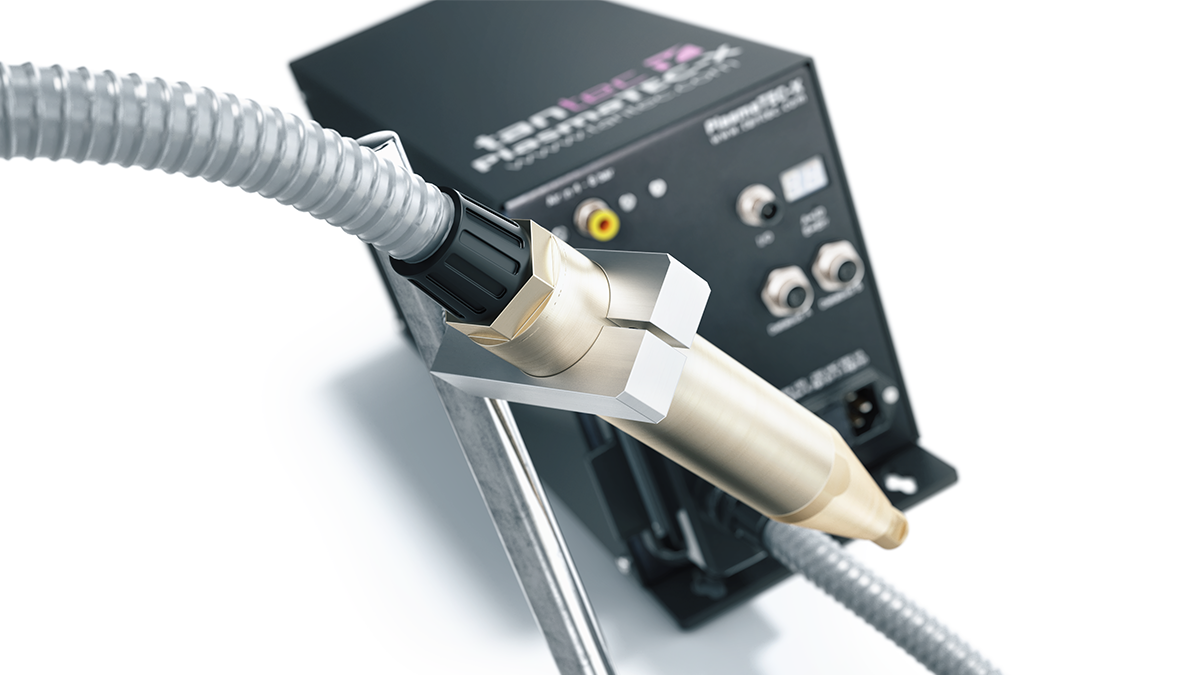

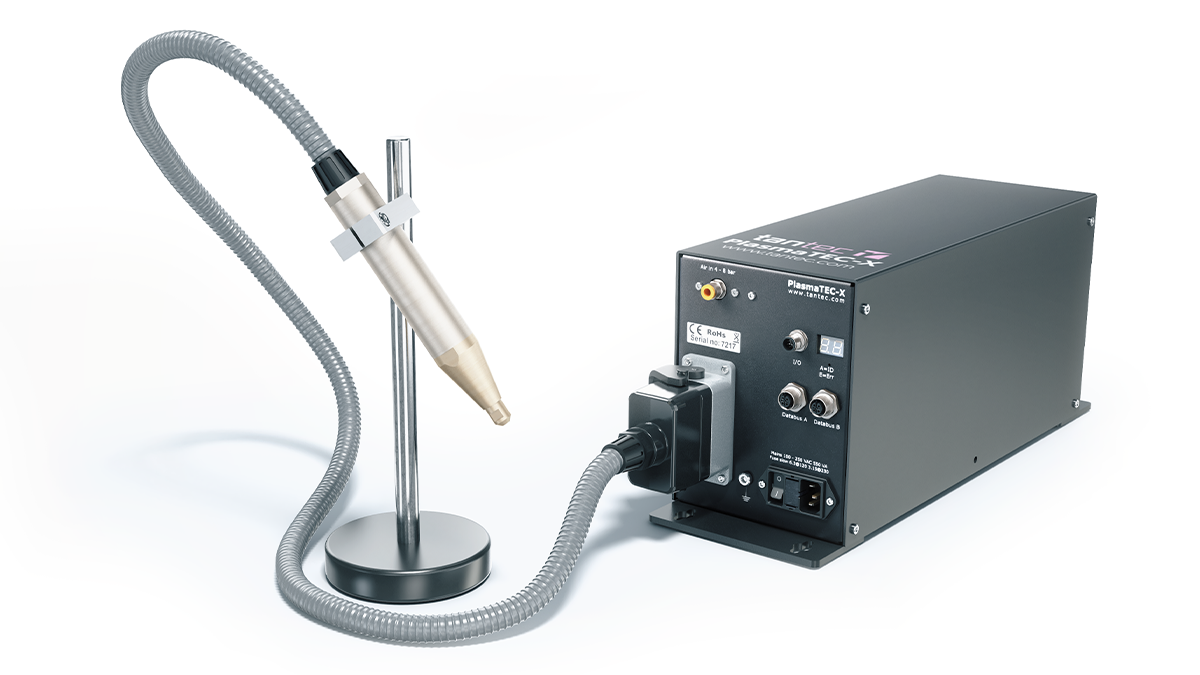

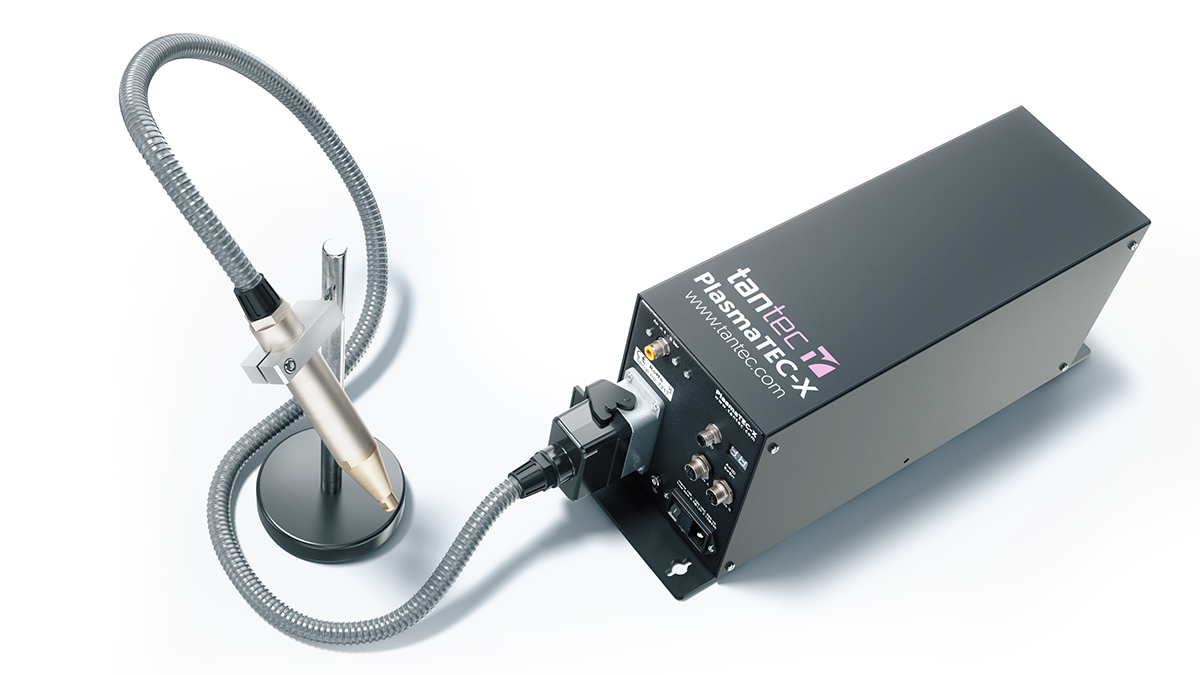

PlasmaTEC-X Plazma Jeneratöründen deşarj başlığına kadar tüm bağlantılar standart bir fiş aracılığıyla yapılır, bu da bağlantı ve kullanımı çok kolay hale getirir.
DC teknolojisi ve AirTEC sistemi sayesinde, kablo uzunluğunun değişmesi durumunda herhangi bir ayarlama yapılması gerekmez.
Teknik özellikler
| ÖZELLİKLER | |
|
Kurulumu kolay Sistem şebeke gücüne ve basınçlı havaya bağlı olmalıdır, hava veya güç ayarı gerekmez. |
Bekleme hava akışı Hava akışı elektronik olarak kontrol edilir, bu da açma / kapama işlemine izin verir, Tozun tahliye nozülüne çekilmesini önlemek için küçük bir hava akışı stand-by’ın bir parçasıdır. |
|

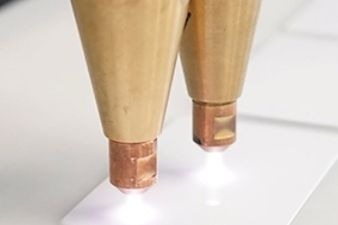

Potansiyel serbest deşarj Hem iletken, hem iletken olmayan hem de yarı iletken yüzeylerin işlenmesine olanak sağlar. |
Kompakt ve Hafif Kompakt ve hafif olması PlasmaTEC-X’in neredeyse tüm üretim hatlarına veya robot hücrelerine entegre edilmesini kolaylaştırır. |
|
Yüksek hızlı üretim Yüksek güçlü Plazma Deşarjı, yüksek hat hızlarına olanak sağlar. |
Çıkış deşarj kontrolü Güç önceden ayarlanmış bir seviyenin altına düşerse, jeneratör gerekli alarm sinyallerini verir. |
|
Kontrol sinyalleri Plazma deşarjını her zaman kontrol etmek ve izlemek için dijital bir arayüz üzerinde çok sayıda çeşitli sinyal mevcuttur. |
PlasmaREMOTE Bir HMI Kontrol ünitesi parametrelerin kolay kontrolünü ve ayarlanmasını sağlar. HMI Kontrol ünitesi PlasmaTEC-X’in 1-8 ünitesini izleyebilir ve kontrol edebilir. |
|
Otomatik tahliye havası regülasyonu Güç/hava kablosunun uzunluğu ne olursa olsun, Plazma jeneratörü doğru hava basıncını ve akışını sağlamak için otomatik olarak ayarlanacaktır. |
| Teknik Özellikler | PlasmaTEC-X Jeneratör | PlasmaREMOTE | PlasmaTEC-X Nozul |
| Şebeke gerilimi ve frekansı | 100-250VAC – 50/60Hz – (Evrensel güç girişi) | N/A | N/A |
| Çıkış gerilimi/gücü | 550VA | N/A | 425watt |
| Açma rampa süresi | 10 ms | N/A | N/A |
| Kapanma süresi | < 1 ms | N/A | N/A |
| Kontrol arayüzü | M12 (8 kutuplu) | M12 (4 kutuplu) | N/A |
| Boyutlar (GxYxY) mm | 150x470x198 | 125x169x167 | OD30x206 |
| Kg cinsinden ağırlık | 6,1 | 2,0 | 1,1 – (w. 2 mtr hortum) |
| Uygulama genişliği mm cinsinden | N/A | N/A | 6-12 mm |
| Basınçlı hava beslemesi | 5-6 bar, kuru ve temiz | N/A | N/A |
| Basınçlı hava bağlantısı | OD8mm – Hızlı bağlantı | N/A | N/A |
| Hava tüketimi | N/A | N/A | 33 ltr/dak |
| Plazma başına birimREMOTE | N/A | 1-8 PlasmaTEC-X – jeneratörler | N/A |
| Mevzuat uyumluluğu | CE – RoHS – WEEE | CE – RoHS – WEEE | CE – RoHS – WEEE |
Yapışma sorunlarınızı çözme
Her türlü endüstri için kaliteli, üst düzey yüzey işleme ürünleri sunma ve üretme konusunda 50 yılı aşkın deneyime sahibiz.
Tantec hem standart makinelere hem de özel tasarım makinelere sahiptir.
Bugün bize ulaşın ve fiyat teklifi alın. Size hizmet vermek için hazırız.
